联动部分在火警时的处置方法

(1）．当自动状态指示灯亮，控制器处于自动控制状态时：可以不管启动/停止状态处于什么状态，只要
满足逻辑编程条件，该联动模块（控制模块和多线模块均适用）就能被自动启动了。
①．控制器按照预先编程好的联动逻辑程序启动相关的联动模块，来控制相应的消防设备。

 ②．在联动模块自动启动的延时时间未结束前，等待启动联动模块的启动指示灯一直保持闪亮。

③．在LCD显示屏上方显示火警总数、机号回路点号、火警时间、类别和探测器描述的同时，在其
下方显示启动联动模块的机号回路点号、状态、描述和该联动模块动态的延时剩余时间。（参见上面第4图，在图中称为启停提示。）
④．已经启动的联动模块的启动指示灯由闪亮变成常亮。同时，VFD屏上的启动总灯点亮。

⑤．当控制器接收到被控设备动作的反馈信号时，点亮该联动点反馈指示灯（红）。同时VFD屏上
的反馈总灯点亮，控制器扬声器发出监管音响。（可消音）在联动模块已经被启动，而未接收到被控设备的反馈信号之前反馈指示灯（红）一直保持闪亮。

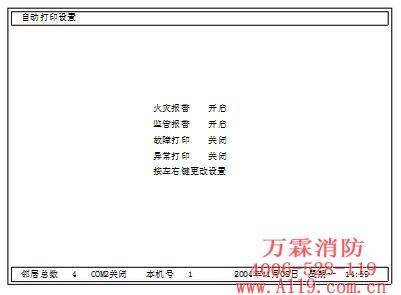

⑥．已启动的联动模块并接收到反馈信号的话，同时在“打印配置”中将“监管报警”自动打印设
置为“开启”状态（参见下图）时，打印机就能自动打印出“监管报警”数据来。（参见上面第2图）若联动模块没有接收到反馈信号就不能自动打印！模块启动的情况可以到“监管信息”中的“启动模块”表里去查看；也可按信息表手动打印。

（2）．当手动状态指示灯亮，控制器处于手动控制状态时：
①．控制器按照预先编程好的联动逻辑程序使相关联动模块的启动指示灯闪亮，来提示需要采用手
动方式来启动该联动模块。
②．这时，只要手动状态切换到自动状态，即可控制相应的消防设备。
③．特别提请注意：对于控制模块而言，控制器联动部分的启动/停止状态，此时必须处于启动状
态，否则手动启动无效。对于多线模块而言，需要手动启动多线模块时只要按下手动启动按钮即可，与启动/停止状态无关。手动启动或释放的延时时间：控制模块为3秒；多线模块为0秒。
④．即使控制器处于手动控制状态，类别为“自动模块”的联动模块仍然执行自动联动。在本系统
中，全自动启动的联动模块的延时时间一律为3秒。“总报”启动的联动模块的延时时间也一律为3秒。必须严格区分“自动模块”的联动模块和“总报”的联动模块。前者为即使控制器处于手动状态，只要满足逻辑编程条件，该联动模块也能被自动启动。而后者是控制器中只要有一点报警，该联动模块就能被启动。
⑤．联动模块经过手动启动后，该联动模块的启动指示灯由闪亮变成常亮。同时，在VFD屏上的启
动总灯被点亮。
⑥．当控制器接收到被控设备动作的反馈信号时，点亮该联动点反馈指示灯（红）。同时在VFD屏
上的反馈总灯点亮，控制器扬声器发出监管音响。（可消音）由联动模块启动引起被控设备动作，在未接收到被控设备动作的反馈信号之前该联动点反馈指示灯（红）一直保持闪亮。

⑦．某联动模块接收到反馈信号的话，同时在“打印配置”中将“监管报警”自动打印设置为“开
启”状态时，（参见上图）打印机就能自动打印出“监管报警”数据来。若没有接收到反馈信号的联动模块即使启动了，也不能打印出“监管报警”数据。
