火灾报警的显示和操作方法

当火警发生时，控制器发生动作的过程可用以下报警和联动两大部分来说明。
1  报警部分在火警时的处置方法：

（1）．在控制器中，当发生任一火警点报警时，VFD屏上的火灾报警总灯亮；当发生任一监管报警点报警
时，VFD屏上的监管报警总灯亮。

（2）．控制器扬声器同时发出火警音或监管音。（可消音）

（3）．当发生火灾报警时，LCD立即切换显示火警信息：火警总数、机号回路点号、火警时间、类别和描

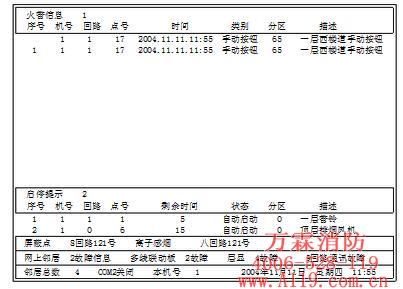

述。除首次火警占头两位（头一位无序号，第二位序号为1。）以外，其它火警数据根据火警发生时间的先后按序号排列其后。在LCD显示屏的上方显示火警信息数据；在LCD显示屏的中段下方显示模块启停提示的动态变化的图表：（下图为刚开始启动联动模块的瞬间图表，其中，剩余时间为逻辑编程的延时时间的剩余部分，每过一秒减去1，……，直至0秒该联动模块启动为止。）

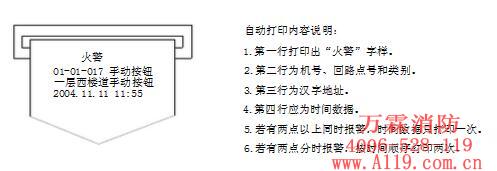

（4）．当在“打印配置”菜单中，将“火警报警”自动打印设置为“开启”时，打印机立即打印出火警数
据：火警发生的时间，探测点机号回路点号和类别，以及汉字地址等。打印输出如下：

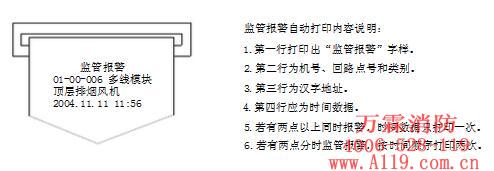

（5）．如果LCD屏幕下方只有0回路6号多线模块接收到反馈信号的话，同时在“打印配置”中将“监管
报警”自动打印设置为“开启”时，打印机就能自动打印出“监管报警”数据来。1回路1号控制模块是控制一层警铃的。它不接收反馈信号，所以不予打印。

（6）．在系统中带有JB-YX/96型火灾显示盘的控制器，能将报警点的探测器描述和火警总数在火灾显示
盘上重复显示出来，并伴有火警音。可按“消音”键进行消音。
另外，监管报警不单单是接收到联动模块的反馈信号被叫做“监管报警”。除探测器和手动按钮以外的探测设备的报警信号也叫“监管报警”，此时VFD屏上的“监管报警”总灯亮。总之，火灾报警探测点和监管报警探测点在参与联动编程方面差不多。只是火灾报警有记忆显示功能；而监管报警无记忆功能，即监管报警一旦撤消，监管报警总灯自行熄灭。当“监管报警”自动打印设置为“开启”时，打印机能自动打印出“反馈恢复”数据来，其格式与上图的“监管报警”打印格式一样，只是标题改为“反馈恢复”而已。

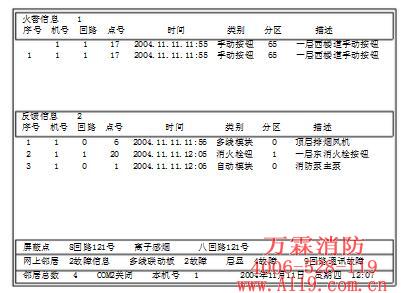

（7）．操作举例：若1号机1回路20号探测点为一层东楼道消火栓按钮，每个消火栓钮有直接启动消防
泵的功能。在2004年11月11日11：55分按下1回路17号一层西楼道手动按钮后，1号机1回路1号控制模块（一层警铃）和1号机0回路6号多线模块（顶层排烟风机）相继延时5秒、15秒以后启动。前者无反馈，后者有反馈。（参见上面第3图）在同日12：05分再按下1号机1回路20号消火栓钮，将在LCD显示屏的中间的“反馈信息”带中出现序号为2的反馈信息。然后在12：06分显示出消防泵主泵的序号为3的反馈信息。以上的操作举例是为了说明LCD显示屏上“火警信息”、“反馈信息”、“启停提示”等几个显示区域之间的相互关系。详见下面LCD屏上的显示内容：
