海湾J-SAM-GST9124 型消火栓按钮
J-SAM-GST9124 型消火栓按钮通常安装在消火栓箱内，当人工确认发生火灾后，按下此按钮，
示出按钮的编码号，并发出报警声响。本按钮采用三线制与设备连接，可完成对设备的启动及泵回
答信号的监视功能，断开与
火灾报警控制器连接的信号总线仍可正常启泵、检测回答信号和点亮指
示灯。本按钮主要具有以下特点：
（1）采用拔插式结构，安装简单方便；
（2）可电子编码，可现场改写；
（3）按片在按下后可用专用工具复位。
1.5.2 主要技术指标
（1）工作电压：
总线电压：总线24V
电源电压：DC24V
（2）监视电流≤0.5mA
（3）报警电流≤5mA
（4）线制：与
火灾报警控制器采用两总线连接，与消防泵采用三线制连接（一根24V 输出J-SAM-GST9124 型消火栓按钮通常安装在消火栓箱内，当人工确认发生火灾后，按下此按钮，
示出按钮的编码号，并发出报警声响。本按钮采用三线制与设备连接，可完成对设备的启动及泵回
答信号的监视功能，断开与
火灾报警控制器连接的信号总线仍可正常启泵、检测回答信号和点亮指
示灯。本按钮主要具有以下特点：
（1）采用拔插式结构，安装简单方便；
（2）可电子编码，可现场改写；
（3）按片在按下后可用专用工具复位。
1.5.2 主要技术指标
（1）工作电压：
总线电压：总线24V
电源电压：DC24V
（2）监视电流≤0.5mA
（3）报警电流≤5mA
（4）线制：与
火灾报警控制器采用两总线连接，与消防泵采用三线制连接（一根24V 输出J-SAM-GST9124 型消火栓按钮通常安装在消火栓箱内，当人工确认发生火灾后，按下此按钮，
示出按钮的编码号，并发出报警声响。本按钮采用三线制与设备连接，可完成对设备的启动及泵回
答信号的监视功能，断开与
火灾报警控制器连接的信号总线仍可正常启泵、检测回答信号和点亮指
示灯。本按钮主要具有以下特点：
（1）采用拔插式结构，安装简单方便；
（2）可电子编码，可现场改写；
（3）按片在按下后可用专用工具复位。
1.5.2 主要技术指标
（1）工作电压：
总线电压：总线24V
电源电压：DC24V
（2）监视电流≤0.5mA
（3）报警电流≤5mA
（4）线制：与
火灾报警控制器采用两总线连接，与消防泵采用三线制连接（一根24V 输出线，一根回答输入线，一根公共地线或电源线）
（5）输出容量：COM、NO 输出触点信号，额定容量DC24V/100mA，接触电阻≤0.1Ω
（6）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（7）外壳防护等级：IP65
（8）外形尺寸：
95.4mm×98.4mm×52.5mm (带底壳)
1.5.3 结构特征、安装与布线

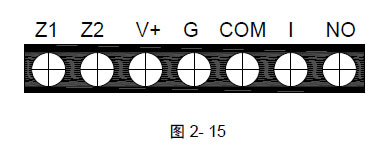

外形尺寸及结构与J-SAM-GST9123 型消火栓按钮相同，安装方法也相同，J-SAM-GST9124 消火
栓按钮对外接线端子示意图如图2- 15。
其中：
Z1、Z2：接控制器信号总线，无极性
V+、G： 24VDC 电源输入端，有极性；24VDC 由泵控制箱提供时不用
COM： DC24V 启泵信号输出端
I：无源常开触点回答信号输入端
COM、NO: 输出常开触点信号，额定容量24VDC/100mA
布线要求：信号线Z1、Z2 采用阻燃RVS 型双绞线，截面积≥1.0mm2；其它采用BV 线或RVS
线，截面积≥1.0mm2。
1.5.4 应用方法
J-SAM-GST9124 消火栓按钮可以采用多线制方式直接启动消防泵，启泵电源由泵控制箱提供并
仅将24V 正极线接到按钮的V+端。此时如果按下按钮则COM 端子输出DC24V 电压信号，同时总线上
报按钮动作；泵控制箱上的无源动作触点信号通过I 端返馈致按钮，可以点亮按钮上的绿色回答指
示灯。

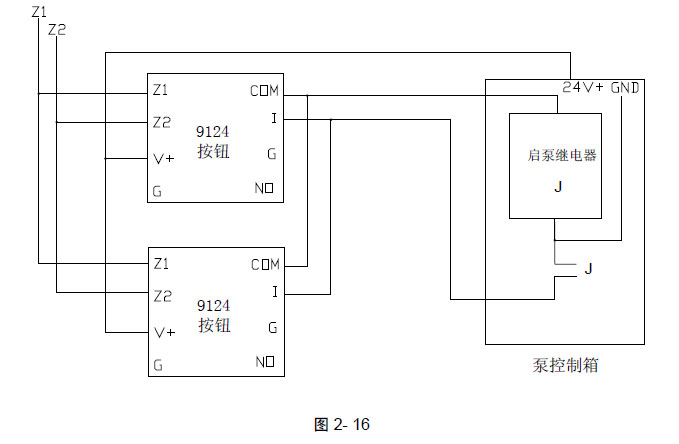

应用示意图如图2- 16。
