系统部件安装

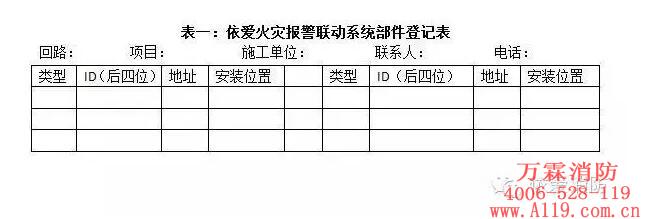

常规做法:有编码器时,在安装部件时,先对部件进行地址编号,然后填写在部件登记表中如表一。(同时把部件ID号的后四位记录在表一的对应位置,这样做的好处是:通过主机可以调整部件编号,不必再到现场去编号)
推荐做法:先统计每一回路的部件数量,填写好部件登记表,再一边对部件编码一边进行部件安装。部件编号时按照类型,地址号尽量连续。排号时要留有一定的空号以便增加个别设备。
温馨提示:编码器的工地,就按照部件登记表的内容,边填写边安装(地址栏可以预留,后分配好,通过主机编地址)。部件登记表见附表一。
★
资料登记
该项工作非常重要,资料登记有序、清晰将极大提高控制器编程和调试效率,同时方便后期的维保。

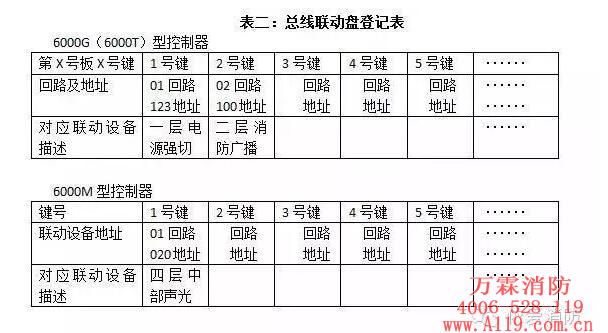

总线联动盘信息登记
做法:要求把通过总线联动控制模块(EI6041、EI6042、EI6043、EI6047)等实现联动控制的设备记录清楚,一般要求以下设备上总线控制盘:消防泵、喷淋泵、风机、电梯迫降、电源强切、消防广播、应急照明、卷帘半降、卷帘全降等。风口、声光等一般不上总线控制盘,但在总线联动控制比较少时,也可上。
填写说明:1.第X板X号键为总线盘由上往下数第X块板的X号键2.回路及地址为对应键对应的模块回路号、地址号3.对应联动设备描述为对应键对应回路号地址号对应的联动设备描述,要求写清为X层X区的XX设备(字数控制在8个字内)
4.如果有多块总线联动盘,也如上填写,写明第几块,需通过联动键盘联动控制的全部写全,见表二。
