上海松江云安消防联动控制器安装调试编程任意

任意两点：在“联动编程”菜单中，选择第1列下“3．任意两点”后按确认键，在LCD显示屏上会显示下级菜单：

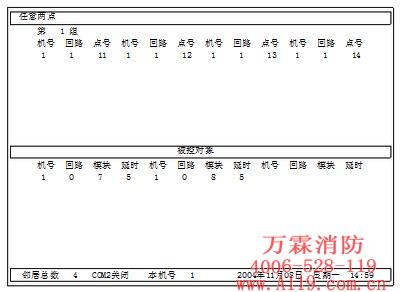

附图说明：

 （1）．开始光标停在第0组下方，首先按插入键使组号由“0”变成“1”。然后连续按确认键和下键，光
标下跳到探测点的机号下方，并出现“d”字。交替使用数字键与右键写入1机号1回路11点；1机号1回路12点；1机号1回路13点；1机号1回路14点。然后再按编程键，光标下跳到被控对象的标题栏下，并在机号下方出现“f”字。参与“任意两点”探测点数量不超过32个。机号范围（1?16）；回路号范围（1?24）；点号范围（1?200）。

（2）．同样在出现“f”处，交替使用数字键与右键写入1号机0回路7模块5延时和1号机0回路8模
块5延时。将所有参与“任意两点”联动点的机号回路模块号和延时数写完后，按编程键，光标上跳回到探测点个机号的下方。参与“任意两点”逻辑编程的联动点数量不超过24个。上面两个联动点的延时数相同，在前面的7号多线模块延时5秒后先启动；后面的8号多线模块比6号模块推迟一秒钟后再启动。联动点的延时数参数范围（0?250秒）以及删除键的使用等，均和“与逻辑”编程中的相同。

（3）．再按上键，光标回到组别栏。若要进行下一个组的“任意两点”编程，首先按插入键，组号由“1”
变成了“2”。再按确认键和下键后，光标再次下跳到探测点的机号下方，并出现一个英文字母“d”。按上述方法重复下一组“任意两点”的编程步骤。要求按组号连续编程，不能跳组编程。按插入键可出现一个新组号，组号至少可编到100组以上。另外，“任意两点”编程可实现“跨机联动”。

 （4）．图中表示，1机号1回路11点；1机号1回路12点；1机号1回路13点；1机号1回路14点，在
这4个探测点中只要有两个以上探测点报警或模块反馈，那末0回路7号多线模块延时5秒先动作；0回路8号多线模块再延时1秒后动作。（实际上，8号多线模块延时时间变成6秒了。这是为了减轻主机的外控电源负担，而精心设计的。）

区内两点：在“联动编程”菜单中，选择第1列下“4．区内两点”后按确认键，在LCD显示屏上会显示下级菜单：

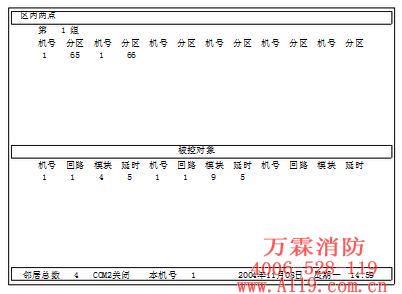

附图说明：

 （1）．开始光标停在第0组下方，首先按插入键使组号由“0”变成“1”。然后连续按确认键和下键，光
标下跳到探测点的机号下方，并出现“d”字。交替使用数字键与右键写入1机号65分区、1机号66分区。然后再按编程键，光标下跳到被控对象的标题栏下，并在机号下方出现“f”字。参与“区内两点”逻辑编程的分区号可能是多个，每组的分区总数不超过48。机号范围（1?16）；分区号范围（1?250）。为了满足现场编程的需要，设立了“任意两点”和“区内两点”两个子菜单。

 （2）．同样在出现“f”处，交替使用数字键与右键写入1号机1回路4模块5延时和1号机1回路9模
块5延时。将所有参与“区内两点”联动点的机号回路模块号和延时数写完后，再按编程键，光标上跳回到探测点个机号的下方。参与“区内两点”逻辑编程的联动点数量不超过24个。上面两个联动点的延时数相同，则在前面的4号控制模块延时5秒后先启动；后面的9号控制模块再推迟一秒钟后再启动。联动点的延时数参数范围（0?250秒）以及删除键的使用等，均和“与逻辑”编程中的相同。

 （3）．再按上键，光标回到组别栏。若要进行下一个组的“区内两点”编程，首先按插入键，组号由“1”
变成了“2”。再按确认键和下键后，光标再次下跳到探测点的机号下方，并出现一个英文字母“d”。按上述方法重复下一组“区内两点”的编程步骤。要求按组号连续编程，不能跳组编程。按插入键可出现一个新组号，组号至少可编到100组以上。另外，“区内两点”编程可实现“跨机联动”。

（4）．图中表示，1号机65分区和66分区中只要有两个以上探测器报警或模块反馈，那末1回路4号控
制模块延时5秒先动作；1回路9号控制模块再延时1秒后动作。
