松江云安JB-3102故障状态的显示和操作方法

（1）．系统故障包括探头故障、监管故障以及各种通讯故障。监管故障包括监管报警点故障、控制模块故
障、多线模块故障等。在控制器中，当发生任一系统故障时，在VFD屏上的故障总灯亮。

 （2）．同时，控制器蜂鸣器发出系统故障音。（可消音）

（3）．系统发生故障信息时，LCD显示屏马上亮屏，以“故障信息”的形式统一显示出：探测故障点和联
动故障点。在LCD显示屏的上方显示故障信息的总数，探测故障点和联动故障点按时间顺序统一记录于“故障信息”表下。发生故障时间早的在上方，并显示出“有故障请处理！”的字样：

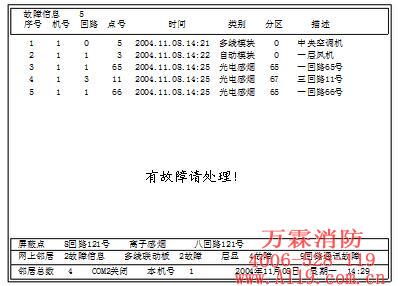

（4）．由上图可见，探头故障3个，而监管故障2个，一共有5个故障信息。而在底边的第1信息带上写
了“邻居总数  4个”、COM2关闭、本机号1  和“年、月、日、星期、时、分”等时间数据。在其上方第2信息带，从左边开始第1区显示“网上邻居的状况”。例如网上邻居1通讯正常；2故障信息；3通讯故障；4火警信息；5监管信息等五种状态循环交替显示。第2区显示故障的多线联动板或气体控制板之间交替显示，在同一种板中有故障的板号也交替显示。第3区显示故障的层显，有故障的层显号交替显示，正常的层显号不予显示。第4区为本机回路状况的循环显示，显示通讯正常、通讯故障、总线开路和总线短路等4种状态。上方第3信息带，显示本控制器屏蔽点的状况。

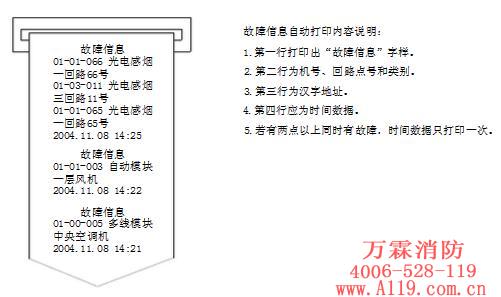

 （5）．在“打印配置”中将“故障打印”设置为“开启”状态时，打印机就能自动打印出故障信息的数据来。

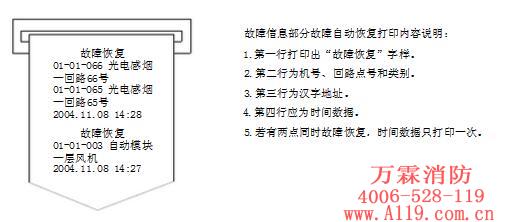

（6）．故障信息中的故障点有些恢复正常工作，也有未恢复的。在“故障自动打印”设置为“开启”状态时，能自动打印出部分“故障恢复”数据来。

（7）．用户可以通过控制器具有的查看功能，查看故障列表的总数、机号回路点号、类别、分区、描述和
发生这些故障点的时间等数据。（具体操作步骤详见查看菜单8.3-1-2故障列表中的功能介绍）

（8）．用户应根据以上提供的详细情况，及时排除各种探测点和联动点的故障。

（9）．如故障无法及时排除，必要时可采用屏蔽这些故障点的方法。（在回路配置中，进行屏蔽各种探测
故障点和联动故障点的操作，具体操作步骤详见编程菜单的屏蔽操作功能介绍。）

（10）．多线联动点在“回路配置”的编程中进行多线联动点总数配置，它的故障点要在“多线屏蔽点”
的对话框中进行屏蔽。当此多线联动故障点为断线故障时，无法防止多线故障灯（黄）常亮。

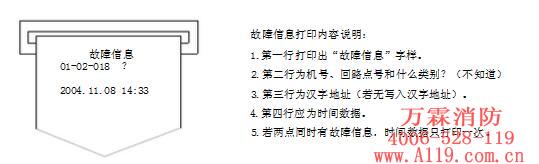

（11）．在开通调试的初期，有些探测点或联动点的类型和汉字地址没有编制。会出现下列打印情况：

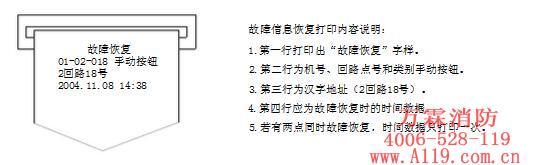

（12）．当在“探头属性”编程中，输入2回路18号的类型（手动按钮）和汉字地址以后，会出现下列“故障恢复”的打印结果：
