安装与调试

开箱检查

1. 订货检查

检查控制器装箱单的内容是否与订货配置相符。打开包装箱后，根据装箱单的内容对箱内的货物逐一检查，主要检查内容包括：安装使用说明书、保险管、备用螺丝、控制器钥匙等，核对无误后再对控制器外观进行必要的检查。检查中如发现有不符合要求的情况请与海湾公司营销中心市场销售服务部联系。

2. 控制器内部配置及连接状况检查

参照本说明书第三章中的介绍对控制器的内部配置进行检查，如手动消防启动盘配置、多线制模块的配置情况等。同时检查一下各部件之间的连接关系并做必要的记录，如主板与电源板及开关板的连接关系、手动盘与开关板的连接关系等，以便在下面的安装调试中使用。若发现连接线有脱落、与说明书介绍不符合或标识不清等情况，请与海湾公司技术服务中心联系。

机柜的安装条件及方式

控制器外形尺寸（长×宽×高）：400×178×560mm

环境温度： 0℃～+40℃

相对湿度：£95%，不结露

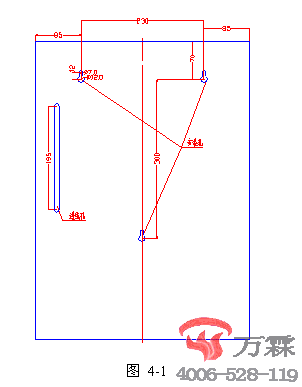

安装尺寸如下图：

开机检查

控制器进入现场后，应接通电源进行开机检查。检查内容包括：

² 各注册方式是否能实现正确登陆（参照5.1）。

² 观察控制器和手动消防启动盘的指示灯和数码管的各段是否全部能点亮，扬声器是否能发出洪亮的四种有明显区别的警报声音。

² 注册过程中，显示的控制器配置（包括手动消防启动盘数，多线制模块数）是否与实际相符。

² 进入正常监视状态后，观察有无电源故障，操作主键盘、手动消防启动盘键盘是否有嘀嘀声，以及附加配备的设备是否正常。

如在某一步发现异常，应按第十章的故障处理部分适当处理，如问题继续存在，应通知海湾公司技术服务中心。

外部设备检查

1. 外接线状态检查：

检查与本控制器相连的总线状况，测量探测器总线与地、探测器总线与通讯线、通讯线与地之间的绝缘电阻，回路的负载状况。其中，绝缘电阻应大于20MΩ，回路负载应大于1KΩ。

2. 设备检查：

利用调试装置检查回路设备状况，即设备数量、编码及工作状态是否符合设计要求，排除存在的故障，做好系统连接的准备。

接线和设置

主机及外部设备检查完毕后，如各项测试均符合要求，请参照第三章的有关说明将外部设备与控制器进行正确的连接和对多线制控制盘、手动消防启动盘等进行设置。每一步连接后都应再次进行测试并将结果填写到“附录四 调试表格”中，以供调试和各种后续编程定义使用。

调试

当接线完成后，经过仔细检查无误便可以进行开机调试了，调试可以参照以下步骤：

1. 按第八章调试说明，进入调试状态。

2. 查看总线设备的注册情况是否和“附录四 调试表格”中登记的情况一致，如发生大面积丢失，应首先检查联动电源和各楼层总线隔离器，然后对个别设备检查，随时按“自检”键可以观察修整后的注册情况。

3. 查看火灾显示盘的注册情况是否和“附录四 调试表格”中登记的情况一致，如有问题，重点检查A、B通讯线和24V电源线。

4. 参照第六章设备定义部分定义火灾显示盘和总线设备。同时定义联动设备对应的手动消防启动盘操作键，并将手动消防启动盘及多线制模块所控设备书写在各对应按键的标签上。

5. 进行探测器报警试验、火灾显示盘传警试验、多线制模块操作试验。

6. 退出调试状态，进入正常监控。

7. 全面检查设备定义，修改不适当的部分。

8. 编辑联动公式，进行自动联动试验。

接入重要设备（如气体灭火设备等），进行相应的测试。
