GST-DY-200 型智能电源箱

GST-DY-200 型智能电源箱是一种DC24V 大容量电源输出设备，在火灾报警控制系统中，可作为

联动控制系统的电源使用，为联动控制模块及被控设备供电。电源箱以交流220V 作为主电源，同时

内置DC24V/24Ah 密封铅电池作为备用电源，采用开关电源稳压电路及备电浮充电路，具有输出过流

自动保护、主备电切换和完善的备电自动充电及备电过放保护功能。同时，本智能电源箱可对主、

备电及电源输出状态进行监控。当交流220V 主电源掉电时，报主电故障；当备电电池损坏或欠压时

报备电故障；当输出发生短路或断路时报输出故障。本电源箱还具有输出电压、输出电流的显示功

能，可直观地观察电源箱的工作状态。

4.2 主要技术指标

（1）额定输出容量：DC24V、6A

（2）使用环境：

温度： 0℃～＋40℃

相对湿度≤95％，不结露

（3）电源：主电为AC220V+ 1 0 %

- 1 5 %，内装DC24V 24Ah 密封铅电池作备电

（4）外形尺寸：

420mm×170mm×440mm

4.3 结构特征、安装与布线

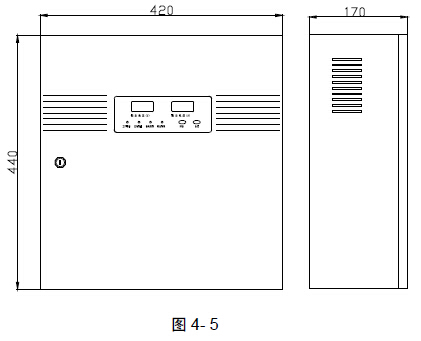

GST-DY-200 型智能电源箱外形示意图如图4- 5：

本电源箱采用壁挂式结构安装，其接线板对外接线端子示意图如图4- 6：

其中：

L、G、N：交流220V 电源端子(G 为机壳保护地线端子)

+24V、GND：DC24V 输出端子

布线要求：DC24V 电源输出线采用阻燃BV 线，截面积≥4.0mm2（坚井内干线）或截面积≥2.5mm2

（平面支线）；其它线路可采用阻燃RVS 双绞线，截面积≥1.0mm2。
