火灾疏散模拟软件使用教程

火灾疏散模拟软件，该软件将强大的仿真引擎与对人群行为的灵活控制相结合，能够更快地评估疏散模型并生成更逼真的图形，从而分析出人员疏散的***佳时间，减少人员伤亡。

【功能特点】

　　一、【强大的导入选项】

　　pathfinder疏散软件为导入AutoCAD格式DXF和DWG文件提供支持。软件的地板提取工具使快速使用导入的几何体定义疏散模型的人员行走空间成为可能。PyroSim或Fire Dynamics Simulator（FDS）模型也可用于提取步行空间。

　　如果有蓝图，可以将其以GIF，JPG或PNG格式导入，然后用作背景，以帮助您直接在图像上快速绘制模型。

　　二、【连续运动网】

　　pathfinder2019使用3D三角网格来表示模型的几何形状。结果，探路者可以准确地表示几何细节和曲线。

　　与将空间细分为可以人为地限制乘员移动的单元格的其他模拟器相比，三角剖分还可以促进整个模型中人员的连续移动。

　　三、【多种模拟模式】

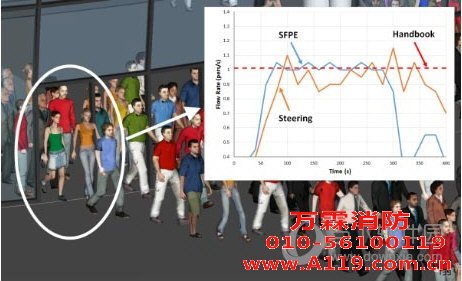

　　pathfinder2019支持两种仿真模式。在“ 转向”模式下，特工独立完成目标，同时避开其他人和障碍物。门的流速没有具体规定，而是乘员之间以及边界之间相互作用的结果。在SFPE模式下，座席使用遵循SFPE准则的行为，并具有与密度相关的步行速度和门的流量限制。SFPE结果为与其他结果进行比较提供了有用的基线，但是SFPE计算并不能防止多个人占用相同的空间。

　　可选地，“路径查找器”允许您在转向模式下指定门流速，以在受限模型中获得出色的可视化效果。您可以在Pathfinder用户界面中自由切换模式。

　　四、【乘员到出口】

　　默认情况下，每个乘员（座席）使用参数组合来选择其当前的出口路径。这些参数包括：当前房间的每个门的排队时间，到当前房间的每个门的行进时间，从每个门到出口的估计时间以及房间中已经行进的距离。该代理对不断变化的队列，门的打开/关闭以及房间速度限制的变化（模拟烟雾和碎屑）进行动态响应。用户可以修改默认参数权重以更改行为。例如，乘员可以忽略队列，而只寻找***近的出口。

　　或者，可以为居住者分配特定的目标（例如前往某个地点并等待）或特定的出口。例如，大多数较低楼层的居住者可以被分配使用楼梯，而大多数较高楼层的居住者可以被分配使用电梯。

　　五、【高质量3D可视化】

　　pathfinder2019包括代表各种文化，年龄，着装和应急人员的人体模型。这些使现实地描绘感兴趣的人群成为可能。由于我们使用动态的详细程度来显示模型，因此Pathfinder可以使用标准图形卡实时平滑地为成千上万的人进行动画处理。pathfinder2019还提供简单的工具来创建记录结果的电影。

　　六、【运动组】

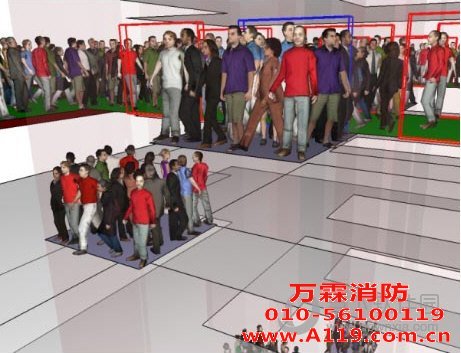

　　将家庭，同事，学生或其他居住者连接到可以互相寻找并保持***小距离的群体中。这些小组可以形成有领导者档案，以进行有组织的小组撤离或出于非撤离目的，例如通过博物馆的导游。如果一个成员离得太远，则成组的乘员可能会断开连接并减速，以允许断开连接的成员赶上来。在拥挤的环境中，由于乘员意识到保持交通畅通的必要性，这种影响有所减轻。

　　七、【易于理解的轮廓图】

　　等高线图可以将数据可视化叠加层（例如乘员密度）添加到模型的地板表面，以便快速，轻松地了解仿真结果。流畅的播放可实时启用此信息。

　　可用的地块包括密度，使用情况，服务水平等。可以通过修改选项（例如存储桶数，值范围，颜色底纹和羽化）来自定义每个选项。

　　八、【协助疏散】

　　特殊行动需求的乘员可以用轮椅和病床建模，并由指定的助理撤离。这些模型包括完整的动画以获得逼真的结果。独立的疏散团队可以专注于为特定人群提供帮助。

　　创建定制车辆，以提供更多的辅助出行可能性。车辆具有可配置的顶点和辅助附着点，以创建独特的形状物理属性。

　　九、【乘员来源】

　　根据预定的流量表将乘员动态添加到模型中。此功能使模型可以在不同时间进入新的乘员源，以模拟来自模拟区域外部入口的传入交通流。

　　十、【电梯】

　　pathfinder2019使您可以灵活地使用电梯评估疏散选项。每个电梯都有一个优先层，分别是皮卡层和卸货层。人们可以直接移动到***近的电梯，也可以直接去避难所，等到被电梯疏散。紧急响应人员可以控制选定的电梯将其运送到所需的位置。

　　电梯的呼叫由电梯门上的队列启动。电梯可以在银行中分组以响应呼叫。

　　十一、【楼梯，自动扶梯，自动人行道和舷梯】

　　只需在着陆点上单击鼠标即可创建楼梯和坡道。可选地，楼梯和坡道可用于代表自动扶梯和自动人行道（倾斜或平坦）。

　　十二、【可定制的人口】

　　模型中的每个人都充当代理，具有自己的个人资料（例如，大小和步行速度）和自己的行为（例如，出口，等待和航路点）。根据他们的特征，每个人都使用其本地环境来决定出口路径。例如，人们可以动态地避免排长队或响应关门。

　　可以创建多个配置文件并将其分配给不同的人口。可以使用恒定，均匀，标准正态或对数正态分布来描述每个配置文件中的参数。例如，可以创建代表儿童和成人的配置文件，然后可以将人口分配为80％的成年人和20％的儿童。同样，可以创建多个不同的行为并将其分配给总体。人们可能会有不同的出口目标，并且可能会前进到航路点或在继续之前等待。可以将这些行为设计为随时间变化。

　　十三、【基本图定制】

　　默认情况下，Pathfinder使用SFPE中的基本图为用户提供具有广泛接受度和保守估计的速度-密度关系。但是，还有其他建议的基本图。利用给定图中的适当数据点，可以将Pathfinder代理配置文件配置为对任何速度-密度曲线建模。

　　十四、【旋转栅门和其他流动约束】

　　pathfinder2019提供的灵活性可用于模拟相对复杂的流动情况。例如，通过组合具有指定流量，航路点和等待时间的门，Pathfinder可以模拟排队和通过旋转门的过程。

　　可以指示紧急响应人员沿着楼梯（针对撤离流程）到达指定位置，并在进入另一位置之前等待。

　　可以编写门和房间速度调节器的脚本，以在规定的时间激活或停用，以模拟疏散过程中不断变化的环境。

　　十五、【强大的结果评估】

　　在计算期间（以查看当前状态）和完成时都可以显示3D结果。3D显示允许用户交互式显示乘员移动，及时向前和向后奔跑，查看路径以及选择要观看的人。摘要输出文件包括***小，***大和平均退出时间以及房间和门的先进先出时间。CSV文件中提供了详细信息，包括单个人的活动。

　　除了3D显示外，房间入住率和门流量图表还可以帮助您快速评估拥堵点。

　　十六、【FDS结果导入】

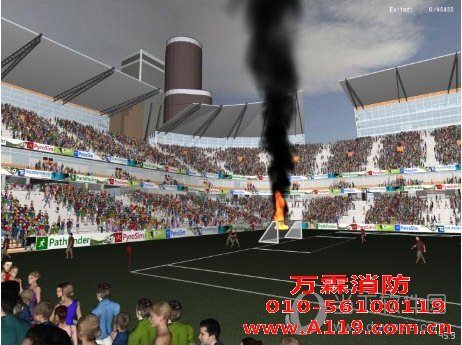

　　利用从FDS结果中导入的烟雾和火灾数据，Pathfinder可以通过跟踪污染物的乘员有效分数（FED）来显示高危险区域。此信息将导出到CSV文件。

　　在人员疏散的同时，以3D视觉呈现烟雾和火灾。可以包括其他视觉分析，例如2D / 3D切片，粒子和边界层。3D结果查看器实时显示此内容。
