JTY-GD-G3点型光电感烟火灾探测器



一、JTY-GD-G3感烟火灾探测器特点

JTY-GD-G3型点型光电感烟火灾探测器采用无极性信号二总线技术，可与海湾公司生产的各类火灾报警控制器配合使用。本探测器主要具有以下特点：
（1）内置带A/D转换的八位单片计算机，具备强大的分析、判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；
（2）采用电子编码方式，现场编码简单、方便；
（3）采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况；
（4）底部采用密封方式，可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏；
（5）专利产品，专利号为ZL99311724.4。



二、JTY-GD-G3感烟火灾探测器主要技术指标

（1）工作电压：总线24V
（2）监视电流≤0.6mA
（3）报警电流≤1.8mA
（4）报警确认灯：红色，巡检时闪烁，报警时常亮
（5）使用环境：
 温度：-10℃～+55℃
 相对湿度≤95%，不结露
（6）编码方式：十进制电子编码
（7）外壳防护等级：IP23
（8）外形尺寸：
          直径：100mm，高：56mm(带底座)



三、JTY-GD-G3感烟火灾探测器保护面积

当空间高度为6m～12m时，一个探测器的保护面积，对一般保护场所而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。



四、JTY-GD-G3感烟火灾探测器结构特征、安装与布线

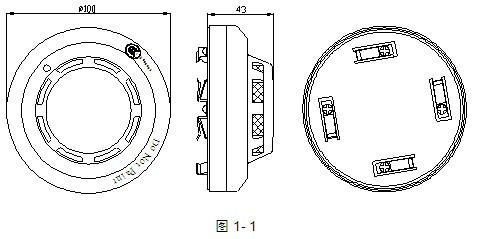

探测器的外形结构示意图如图1-1：

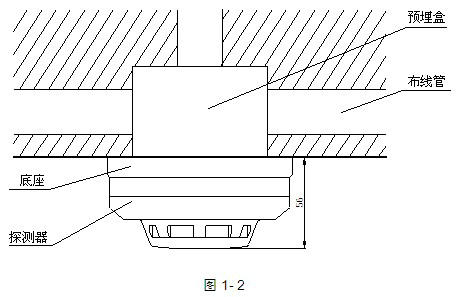

探测器安装方式如图1-2：

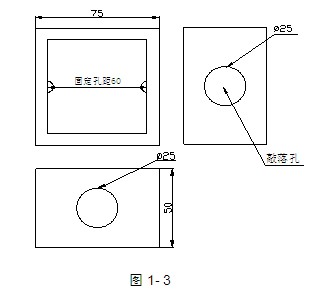

接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：







 DZ-02探测器通用底座外形示意图如图1-4：







底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。
待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
布线要求：探测器二总线宜选用截面积≥1.0mm2的阻燃RVS双绞线，穿金属管或阻燃管敷设。
